В рамках проекта я исследовала кассетный диктофон Realistic CTR-75 (Radio Shack, 1986): его историю, принципы формообразования и дизайн язык.
Я выбрала его, потому что это устоявшийся образ того самого кассетного диктофона из фильмов и сериалов, узнаваемый по форме и единственной красной клавише. На основе анализа я создала 3D-модель устройства и финальную визуализацию.
Об устройстве
CTR-75 — настольный кассетный диктофон для записи речи: лекций, интервью, голосовых заметок. Он выпускался под Realistic, собственной маркой магазинов Radio Shack, и производился на Тайване по заказу сети.
Прообразом послужили первые кассетные магнитофоны Philips конца 1960-х с той же схемой: динамик у дальнего края, кассета в центре, клавиши у переднего. CTR-75 сохраняет эту компоновку, но собирает всё нужное для записи в одном корпусе.В плоском корпусе толщиной 32 мм умещаются микрофон, динамик, лентопротяжный механизм и четыре батарейки AA.
Исторический контекст
В 1963 году Philips представила компакт-кассету, изначально как носитель для диктовки. К концу 1970-х кассета стала ещё и памятью домашних компьютеров: вместе с TRS-80 Radio Shack продавала кассетник Realistic CTR-41.После появления Walkman в 1979 году музыка ушла
в карман, а настольный кассетник остался инструментом для голоса. CTR-75 — зрелый вариант такого диктофона. В 1990-е подобные устройства вытеснили цифровые диктофоны, и марку Realistic свернули.
Оригинальное устройство
CTR-75 не изобретает новый тип устройства, а доводит привычный кассетник до простого бытового инструмента. Главное новшество — голосовая активация: запись включается, только когда звучит голос, и не тратит плёнку на паузы.Он решает проблему лишнего оборудования. Встроенный конденсаторный микрофон и питание от батареек позволяют записывать без выносного микрофона и проводов, а плоский корпус устойчиво лежит на столе.От конкурентов его отличает доступность: недорогая модель за $59.95 продавалась в тысячах магазинов Radio Shack и была рассчитана на всех, кому нужно записывать речь, студентов, преподавателей, журналистов.Сильная сторона — простота: пять подписанных клавиш, два движка, колесо громкости и единственный яркий акцент, красная клавиша RECORD.Слабые стороны — пластик, окрашенный «под металл», одноразовые батарейки и формат кассеты, который со временем устарел.
Анализ архетипа и конструкция
Форма базируется на плоском прямоугольном бруске из двух литых половин, шов между которыми спрятан двойной риской. Клавиши, окно кассеты, решётка и движки тоже вырастают из прямоугольника. Круглое появляется только там, где этого требует функция: отверстия динамика, шпиндели, колесо громкости, индикатор и гнёзда.Верхняя панель разделена на три зоны по одной оси: звук у дальнего края, кассета в центре, управление у ближнего. Клавиши выступают вперёд, поэтому диктофоном удобно пользоваться, когда он лежит на столе, и рука не перекрывает ни динамик, ни окно.
Визуализации

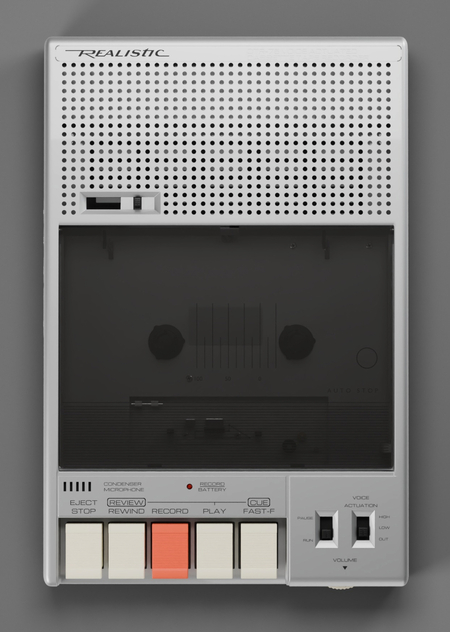

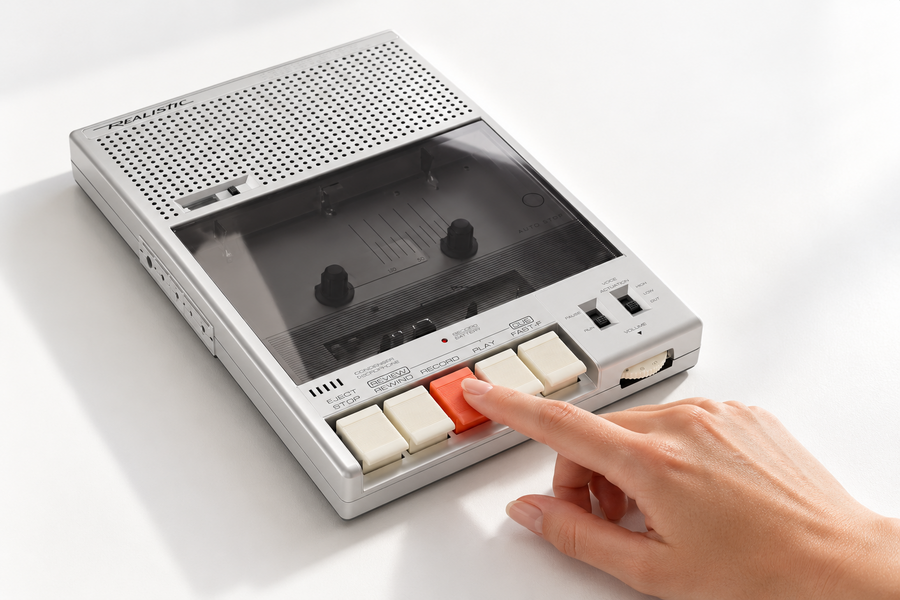

Модель собрана в Blender: корпус, клавиши, переключатели, кассетный и батарейный отсеки
с открывающимися крышками.
