DIY-синтезатор «Ostringlator»
OSTRINGLATOR — это diy-синтезатор, построенный на микросхеме CD4093.

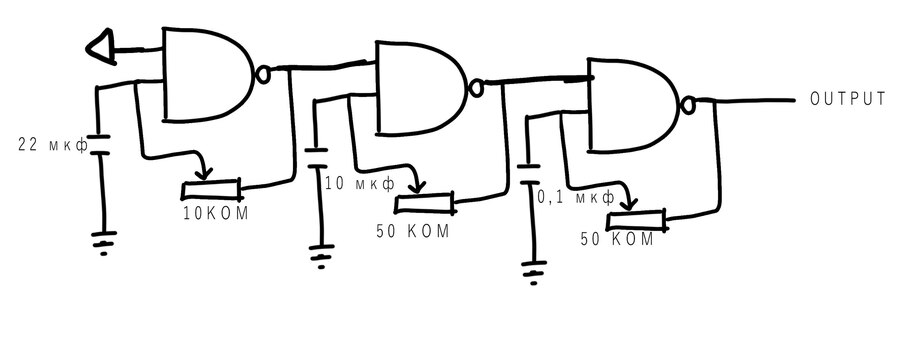

CD4093 — микросхема, содержащая 4 логических элемента. Мною было использовано 3 из них через подключение потанциометров последовательно. То есть выход одно логического элемента на вход другого, и его выход — на вход следующего элемента.

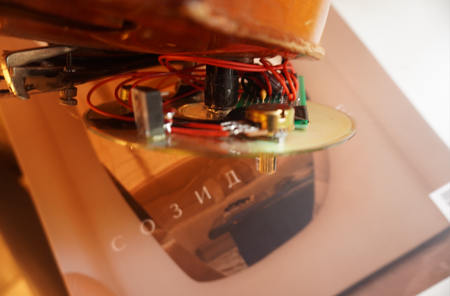

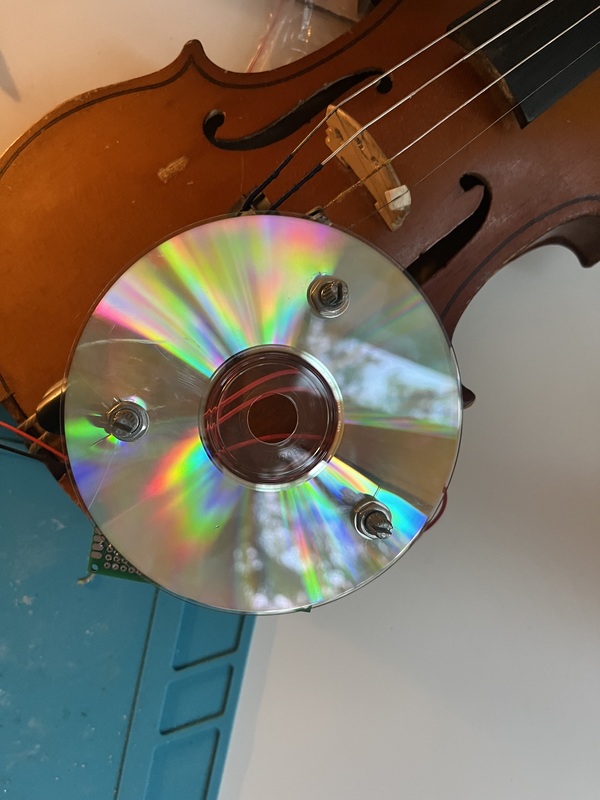

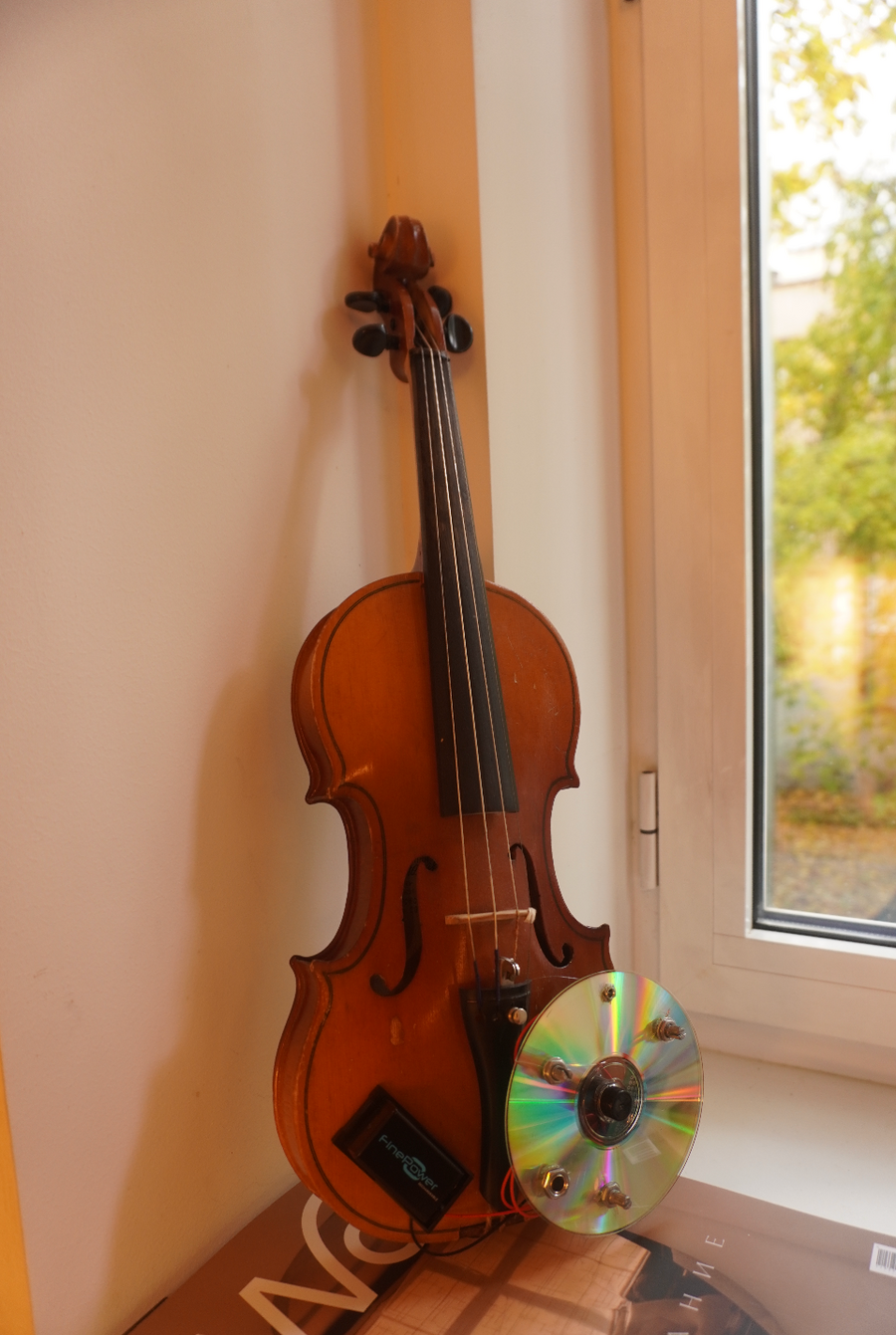

Корпус в виде CD-диска прикрепленного к акустической скрипке создает внешний и звуковой контраст акустического и электронного инструмента.

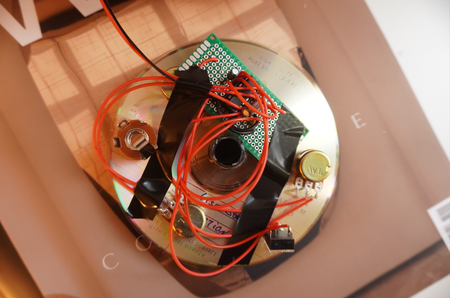

Для построения синтезатора понадобилось: - микросхема 4093 - 3 конденсатора номинала 0,1, 10 и 22 мкф - 3 потанциометра 10ком, 50 ком x2 - провода - jack 3.5 аудиовыход - корпус для кроны + крона 9V - 2 резистора номинала 104
Далее вы можете прослушать электроакустическую композицию, написанную с использованием инструмента для live-выступления в НПО-Мелодии.
